Beschrijving
6,6 mm ferriet-klem met kliksluiting – Materiaal 31
Eenvoudig op een kabel te klikken. De oplossing voor veelvoorkomende RFI- of EMI-storingsproblemen in de common-mode. Kabeldiameter max. 5 mm.
Afmetingen van de behuizing:
Lengte: 39,5,0 mm
Buitendiameter: 20,0 mm
Afmetingen van het ferrietmateriaal:
Binnendiameter: 6,6 mm
Buitendiameter: 15 mm
Lengte: 28 mm
Door de toenemende hoeveelheid elektronica komen problemen met elektromagnetische interferentie steeds vaker voor. Ferriet biedt in veel gevallen de oplossing voor deze problemen; daarom biedt ferrite-shop diverse ferrietoplossingen aan. Aangezien kabelconnectoren meestal niet demonteerbaar zijn, is het soms onmogelijk om een standaard ferrietroid te monteren. Een klikbare kabelklem is een eenvoudige oplossing voor kabels waarop al connectoren zijn gemonteerd. Wij bieden klikbare kabelklemmen in verschillende maten aan.
31 Material
| Property | Symbol | Value | Unit |
|---|---|---|---|
| Initial Permeability | µi | 1500 | |
| Flux Density @ Field strength | B H | 3900 5 | Gauss Oersted |
| Residual Flux Density | Br | 3200 | Gauss |
| Coersive force | Hc | 0.28 | Oersted |
| Loss Factor @ Frequency | Tan δ/ µi | 20 1.0 | 10^-6 MHz |
| Temperature Coefficient of Initial Permeability (20 -70°C) | 1.6 | %/°C | |
| Curie Temperature | Tc | >130 | °C |
| Resistivity | ρ | 3000 | ohm-cm |

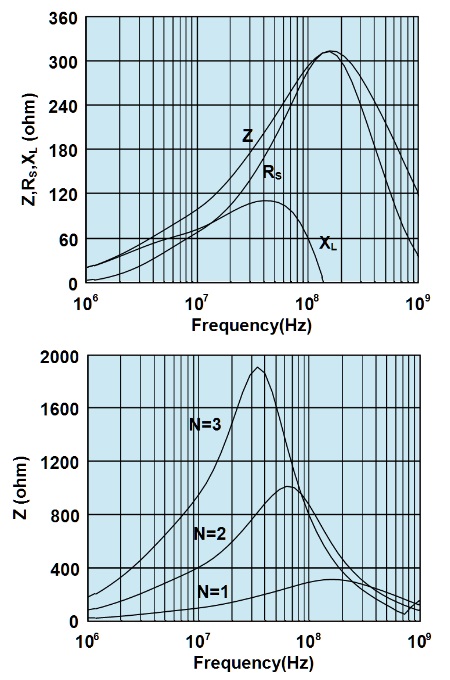

31 Dit materiaal is een zeer goede oplossing voor breedbandige common-mode-onderdrukking in het frequentiebereik van 1 tot 600 MHz. Als u meerdere kabelwindingen rond de klikklem aanbrengt, neemt de onderdrukking toe terwijl de frequentie afneemt. Bekijk de volgende afbeelding om het effect van meerdere windingen te zien.
Klik hier voor verschillende maten:
